凱德GS8204手自動轉換開關
時間：2018-10-22 09:18:23 品牌：
![[!--oldtitle--]](/d/file/qitimiehuo/2018-10-22/ea0711e573b18d468c9f255116a1fe75.jpg)
GS8204編碼型手自動轉換開關，用于控制氣體滅火系統在手動狀態和自動狀態之間的轉換，同時還有緊急啟動和停動功能。通常安裝在保護區門口便于操作的位置，當有人員進入被保護區域時，可通過轉換開關將系統置于手動模式，系統將不進行聯動；當無人員在被保護區域時，可通過轉換開關將系統置于自動模式，以便火災報警系統能自動聯動氣體滅火。
當被保護的區域內發生火災時，按下“按下噴灑”按鍵，即可向氣體滅火控制器發出氣體噴灑請求信號，氣體滅火控制器按預設邏輯開始啟動聲光報警、關閉空調風閥等，經延時后，啟動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離，可立即按下“停止”按鍵，中止延時。
轉換開關為編碼方式，占一個編碼點；轉換開關同時具有系統模式轉換功能和緊急啟、停功能。
二、 GS8204手自動轉換開關主要技術指標| 型號 | GS8204 |
| 工作電壓 | 總線24V，允許范圍：DC16V～DC28V |
| 工作電流 |
監視電流≤3mA 報警電流≤6mA |
| 編碼方式 | 電子編碼方式，編碼范圍可在1～252之間任意設定 |
| 啟動方式 | 人工按下“按下噴灑”按鍵 |
| 啟動零件類型 | 重復使用型 |
| 復位方式 | 用專用鑰匙復位 |
| 指示燈 |
延時：紅色，系統處于延時啟動階段時點亮 啟動：紅色，控制器啟動存放滅火氣體的鋼瓶的電磁閥時點亮 噴灑：紅色，滅火氣體開始噴灑時點亮 自動：黃色，系統處于自動模式時點亮 手動：綠色，系統處于手動模式時點亮 |
| 線制 | 與氣體滅火控制器采用無極性兩線制連接 |
| 使用環境 |
溫度：-10℃～+55℃ 相對濕度：≤95%，不凝露 |
| 重量 | 1.65kg |

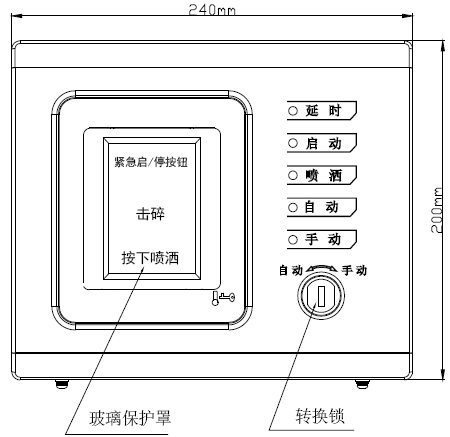

GS8204手自動轉換開關的外形示意圖如下：

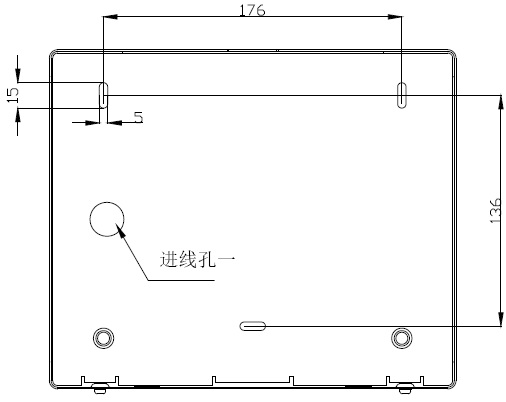

轉換開關分上殼和底殼兩部分，通過螺釘鎖緊。轉換開關采用壁掛式安裝，安裝孔位置和安裝孔距如下圖所示。

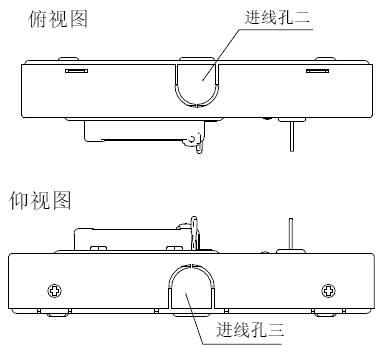

為方便現場安裝，轉換開關提供兩種進線方式，可根據現場具體應用選用合適的進線方式。
方式一：總線從進線孔一進入轉換開關內部，接到端子Z1、Z2上。
方式二：總線通過進線管從進線孔二或進線孔三進入到轉換開關內部（需將擋片除去），連接到Z1、Z2上，如下圖所示。
端子示意圖如下：
其中：
Z1、Z2：無極性信號總線輸入。
布線要求：總線需采用截面積不小于1.0mm2的雙絞線。
