新普利斯CN4090-9007 可編址信號模塊
時間：2018-11-03 10:23:58 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-03/b17e9acc76545b907387124f51b2fe95.gif)
一、CN4090-9007可編址信號模塊產品概述
4090-9007IDNet可編址信號單獨適配器模塊（SignalIAM)是一個兼容IDNet的外部設備，其結合ClassA(StyleZ)和ClassB(StyleY)通知設備電路（NAC)的功能性到一個單一設備。這個信號模塊IAM監控和操作24-VDC通知設備電路和25-VRMS或70.7-VRMS揚聲器。這個信號模塊IAM不支持火警電話。 從一個兼容IDNet（可編址回路）通道提供電源，信號模塊IAM提供一個在傳統的通知設備和主消防報警控制盤FACP之間的一個監控、可編址接口。信號模塊IAM需要一個監控電源或兼容的信號輸入，為了驅動外部連接的NAC設備。
二、CN4090-9007可編址信號模塊產品技術參數
| 規格 | |
| 一般 | |
| 工作溫度 |
0℃～49℃ 32℉～120℉ |
| 工作濕度 | -大到93%相對濕度（無凝水） |
| 安裝 | |
| 尺寸 |
寬=4.13in(10.5cm) 高=4in(10.2cm) 深=1.38in(3.5cm) |
| 背盒 | 4in(10.2cm)平方盒 |
| 可編址回路功率 | |
| 額定接線端輸入 | 35VDC |
| 單位負載 | |
| 在編址回路上消耗2個設備負載 | |
三、CN4090-9007可編址信號模塊產品結構及接線描述

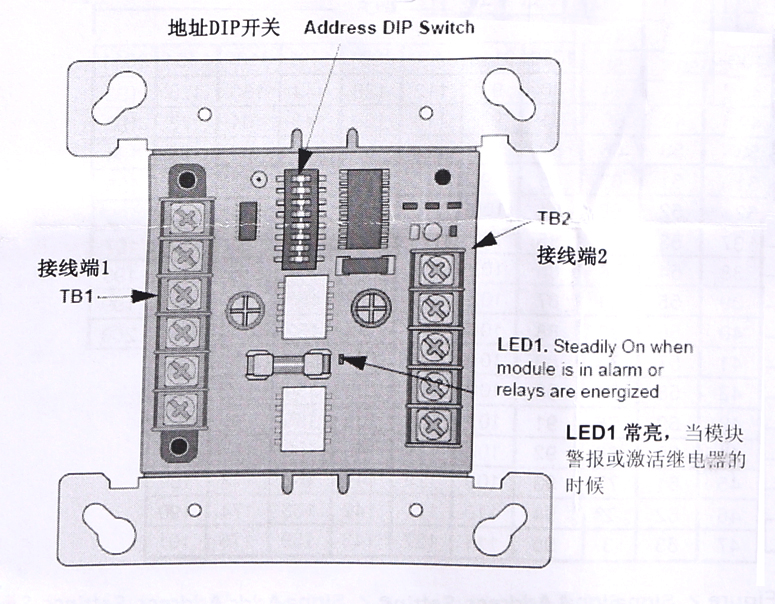

產品結構

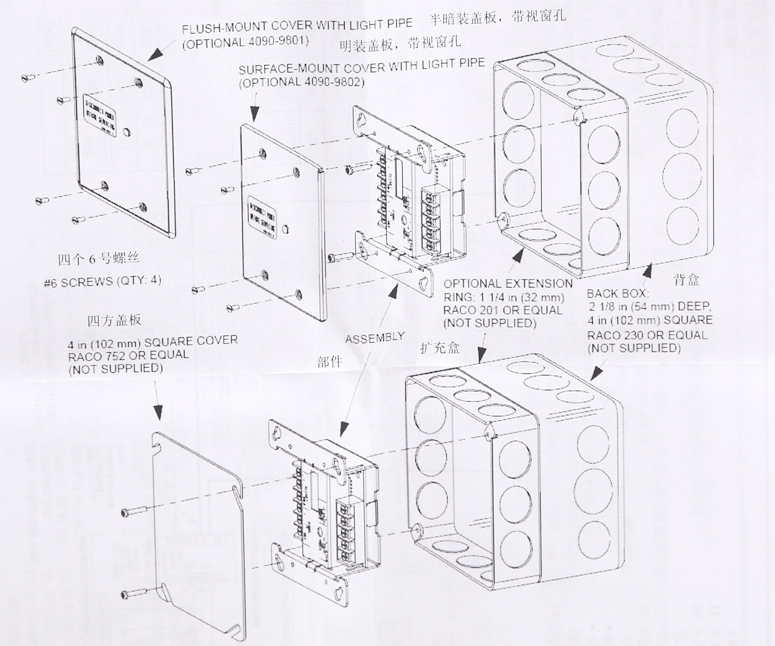

接線描述
注意：確保當閉合盒子的時候屏蔽電纜不接地。使用收縮管或高級絕緣帶包覆裸露的屏蔽線。
注意：
信號模塊IAM提供兩個接線端子，描述在下面的表1和表2.所有的接線端子接受12-18AWG電線。
表1 TB1接線端
| 位置 | 標示 | 描述 |
| TB1-1 | +ADDR LOOP | +IDNet輸入（接入，如果需要） |
| TB1-2 | -ADDR LOOP | -IDNet輸入（接入，如果需要） |
| TB1-3 | ADDR LOOP SHIELD | 接IDNet 屏蔽線 |
| TB1-4 | -SIGNAL IN | -信號入，用于音頻或0V輸入，用于聲光警報器。 |
| TB1-5 | +SIGNAL IN | +信號入，用于音頻或+24V輸入，用于聲光警報器。 |
| TB1-6 | SIGNAL IN SHIELD | 輸入信號屏蔽線，用于音頻應用 |
表2 TB2接線端
| 位置 | 標示 | 描述 |
| TB2-1 | SIGNAL SHIELD | 信號出/回屏蔽線，用于音頻應用 |
| TB2-2 | +SIGNAL OUT | +信號出--用于Class B |
| TB2-3 | -SIGNAL OUT | -信號出--用于Class B |
| TB2-4 | +SIGNAL RETURN | +信號回--用于Class A |
| TB2-5 | -SIGNAL RETURN | -信號回--用于Class A |
